一、概述
裝載機在國內外散料物流上有著廣泛的應用,我公司根據鐵路物流貨場的需求,對裝載機進行適應性改裝,在保留了裝載機基礎功能上,進一步擴大了裝載機的功能,能夠有效的進行鐵路牽引作業,適用于國內大、中、小型物流、糧食等專用線。
裝載機適應性改裝主要包括路軌導向裝置、車鉤牽引裝置、充風制動裝置、液壓系統改裝、屬具快換裝置及配重等部分。
車鉤牽引裝置,可適配業主現有裝載機,在不影響其原有車輛功能的前提下,安全地拉動鐵路車輛。使其既能在鐵路軌道上行走、牽引軌道車輛作業,又能夠在普通道路上行走轉場、進行日常作業的專用裝備。
能夠有效解決鐵路物流貨場、大型礦山企業等大中小型專用線,機車使用不便的難題,降本增效,助力企業發展。
產品優勢
1.配合業主已有裝載機設備技改,在不影響原有車輛功能的前提下,大程度增加設備效益,提高設備利用率。
2.運營成本低:
設備操作簡單,無需特殊操作證,裝載機駕駛員稍作即可操作。
無需特殊保養,裝載機保養人員日常保養即可。
維修方便,裝載機維修人員即可進行車輛維修、大修,不需要特殊維修人員進行維修,維修成本低。
主要零部件市場存量大、采購周期短,配件成本低。
在大、中、小型貨場,代替機車作業,降低運行成本。
3. 安全性高:
替代原有的掛邊角鐵、鏟車推等方式,極大減小了脫軌、鋼絲繩崩斷、車廂損壞等安全事故的風險。
4. 效率高:
公路、鐵路均可運行,可通過公路靈活快速轉場,到達指定位置。連接車鉤后即可移動車輛。
5. 具有良好的功能拓展:
可配置多種屬具,實現車輛的多功能運用,如貨叉、掃地裝置、清雪裝置等。

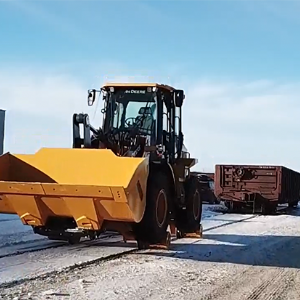

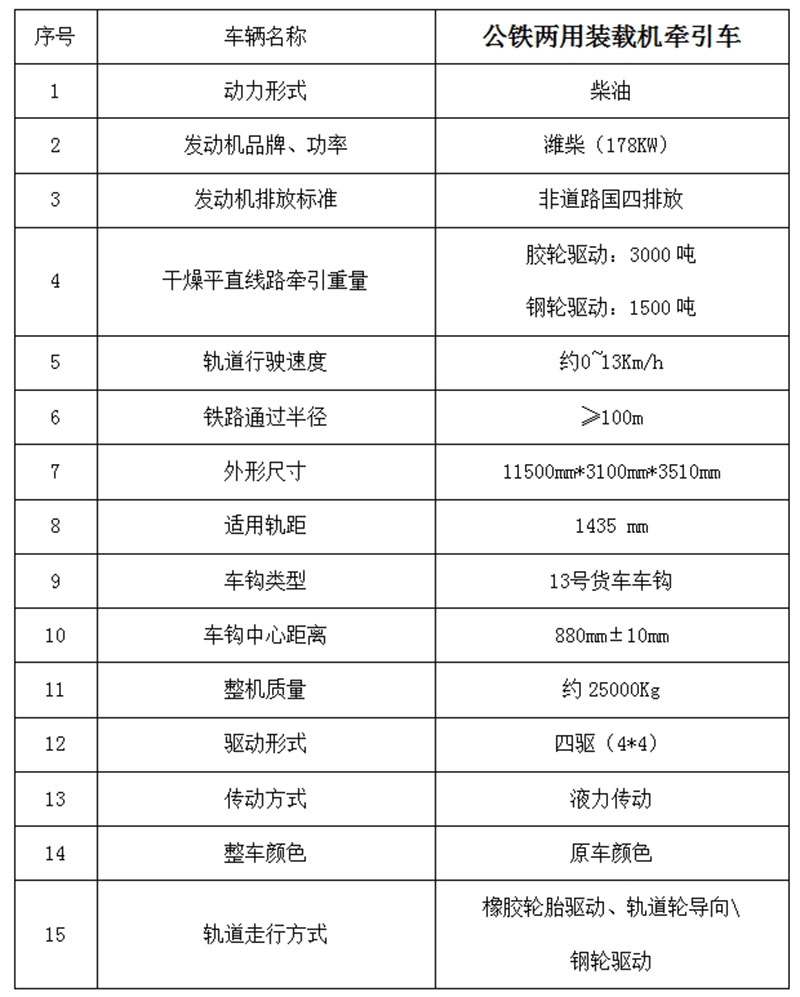

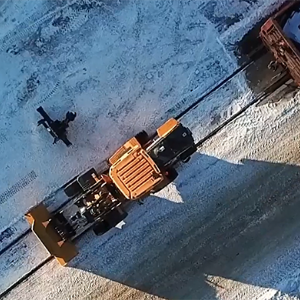

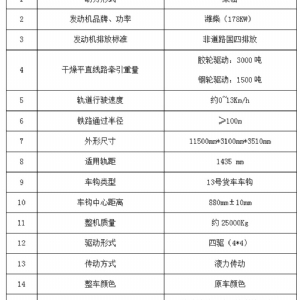

2.2技術參數
2.3技術說明
產品適應性改裝主要包括路軌導向裝置、車鉤牽引裝置、充風制動裝置、液壓系統改裝、及屬具快換裝置等部分。
1 路軌導向裝置
車輛軌道驅動走行采用原裝載機驅動系統,橡膠驅動輪通過調整偏置距后壓在軌道上,橡膠驅動輪與軌道緊密貼合,軌道輪作為被動輪與鐵軌緊密接觸,保證車輛始終沿軌道運行。車輛前進、后退通過原車的換檔機構控制。

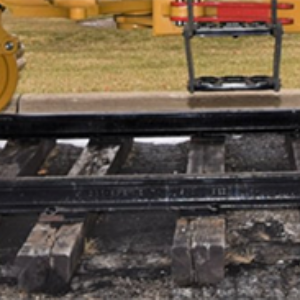

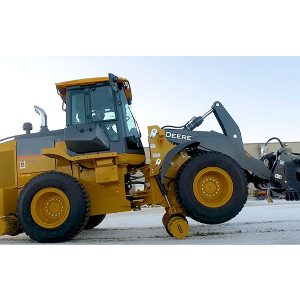

驅動輪軌道輪布置示意圖
1.1 軌道與路面共用一套動力系統,路面走行作業時,鋼輪處于抬起位置,不影響車輛驅動及轉向;軌道走行作業時,鋼輪落于軌道上,驅動橡膠輪與鋼輪上的摩擦驅動面緊密接觸,行走時,通過驅動橡膠輪撥動鋼輪在軌道上行走。
鋼輪通過液壓裝置能夠進行升降,實現公鐵轉換。前鋼輪與起落架為固定式連接,后鋼輪與起落架之間通過銷軸連接,能夠進行適當?shù)膿u擺,保證兩組鋼輪能夠始終與軌道接觸。
鋼輪升起后,設置有固定銷,放置鋼輪因長期不用或故障意外下落,影響行車安全。

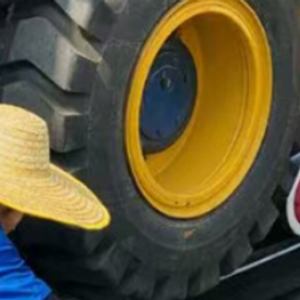

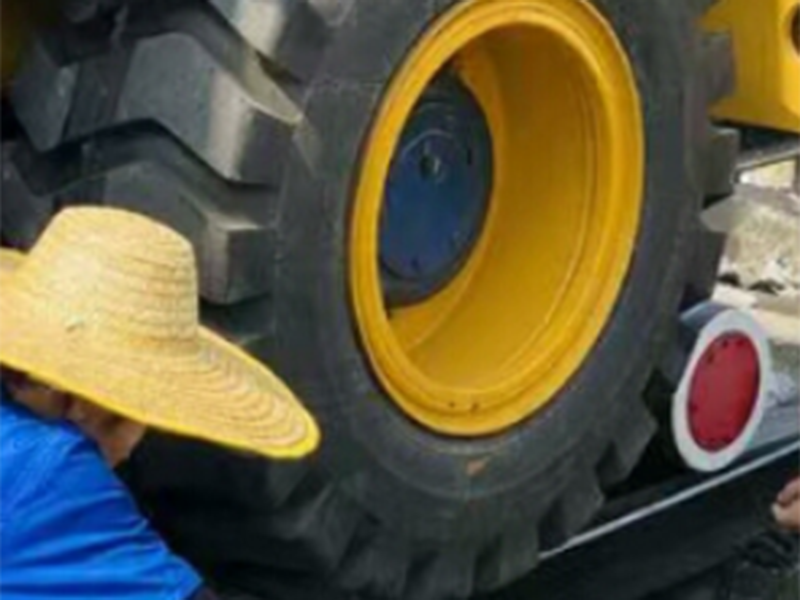

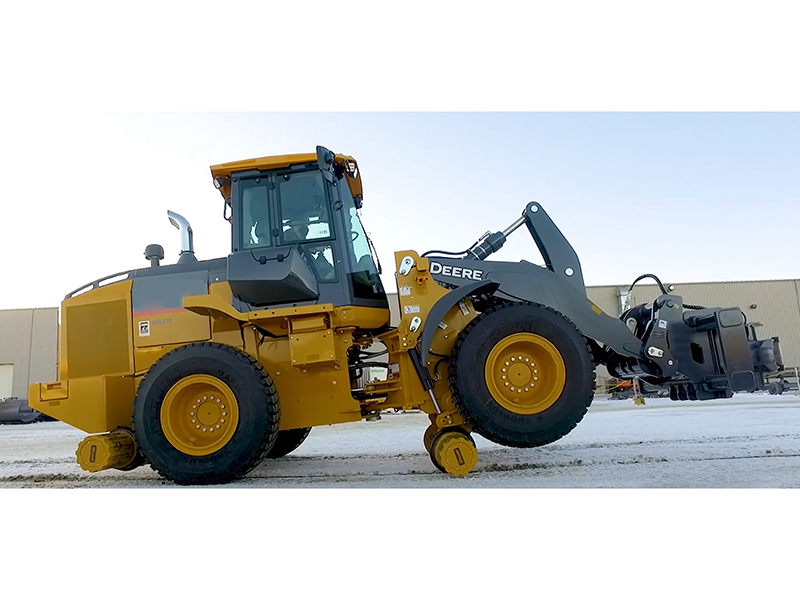

鋼輪驅動布置示意圖
2車鉤牽引裝置

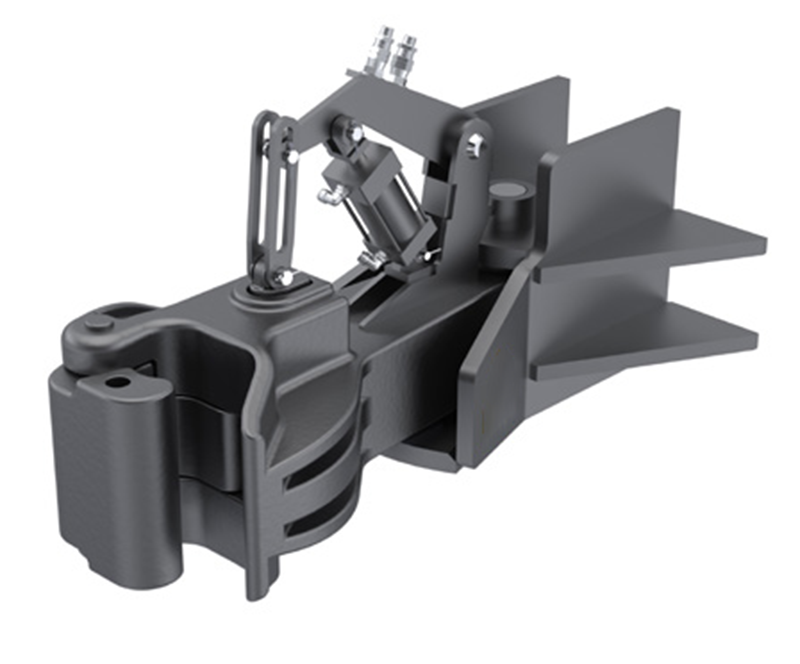

車輛前端與后端分別配置兩個13#火車貨車專用車鉤,用于貨運列車的連掛,實現牽引車的雙向牽引。車鉤具備提鉤功能,方便車輛連掛和脫鉤。

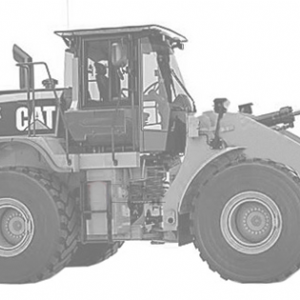

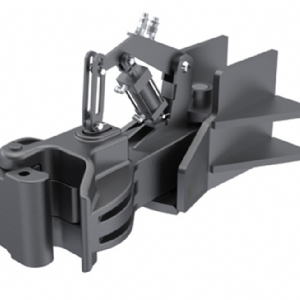

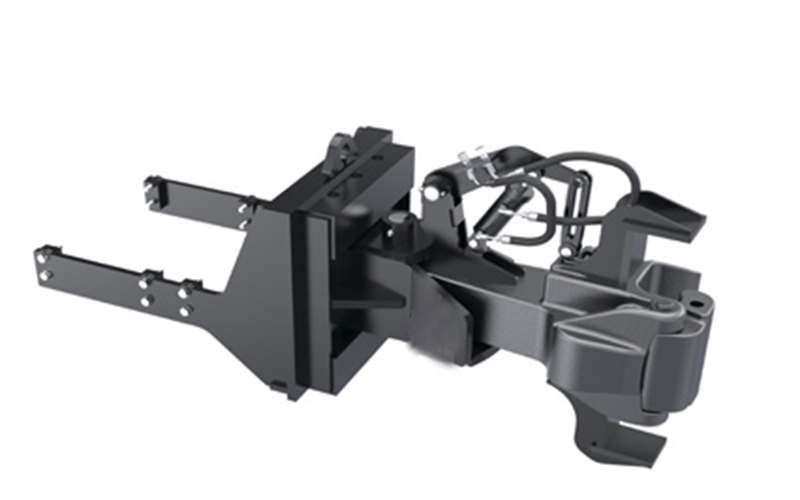

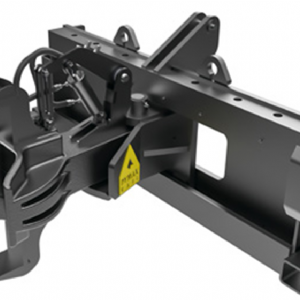

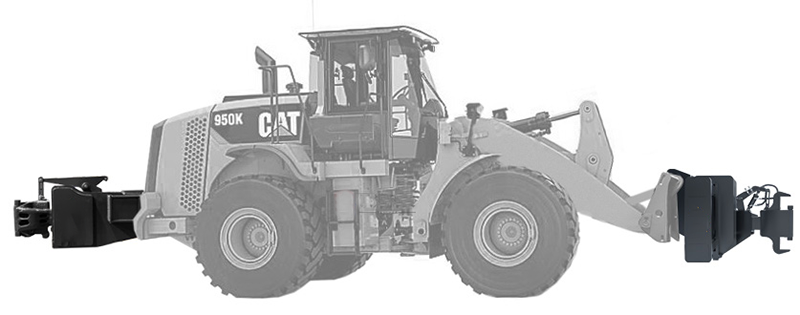

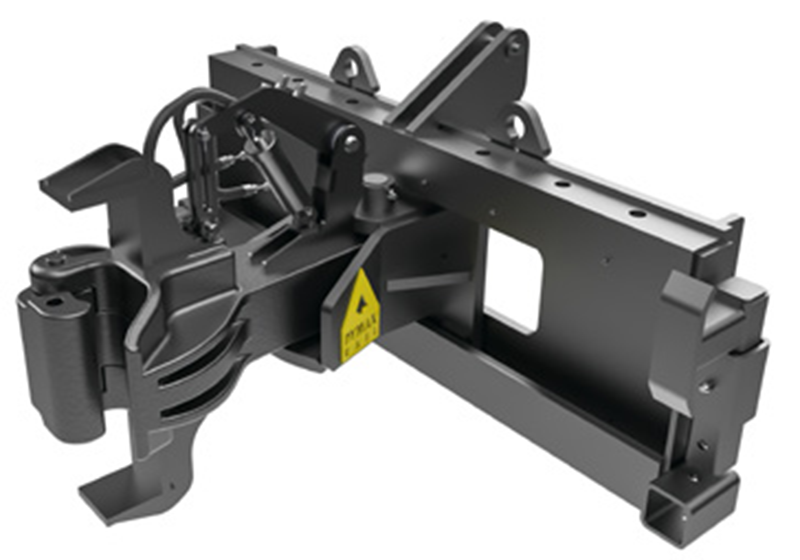

前后牽引車鉤示意圖
后車鉤車鉤安裝座與裝載機車體連接,車鉤安裝在車鉤安裝座上,車鉤高度為880mm±10mm,車鉤高度不可調。
前車鉤車鉤安裝座為單獨結構,通過安裝在裝載機大臂上的快換裝置,安裝在裝載機上,車鉤高度可根據需要高度進行調整。
3充風制動裝置
充風制動裝置包括制氣裝置、儲氣裝置、控制裝置、安全裝置及管道管件等組成。
制氣裝置是充風制動裝置的氣源,為車列的制動緩解提供壓縮空氣。制氣裝置以柴油機為動力,帶動空壓機制造壓縮空氣,壓縮空氣暫存在儲氣罐中,節約車列緩解的時間。
控制裝置是列車制動的重要組成部分,包括壓縮空氣處理裝置、壓力調節裝置、制動緩解控制裝置三部分。

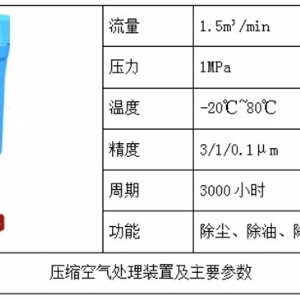

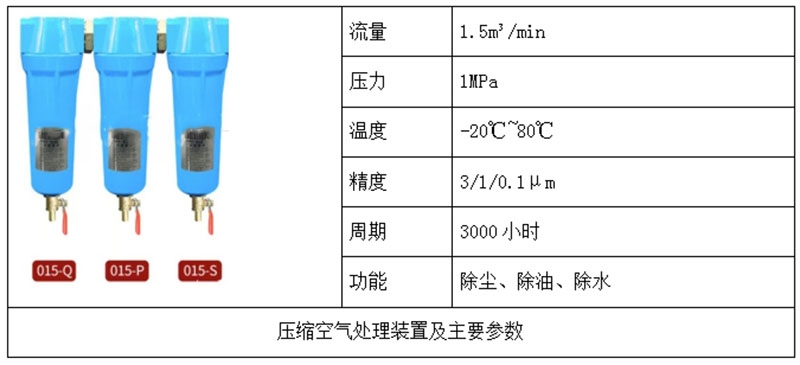

壓縮空氣處理裝置主要是針對制氣裝置排出的壓縮空氣進行除塵、除油、除水三重處理,獲得干燥的壓縮空氣。
壓力調節裝置是調整儲氣裝置排氣壓力,適應列車制動、緩解。調整壓力范圍為0~1MPa,無級別調整,適用車列緩解壓力0.55MPa或0.65MPa。
控制裝置是控制車列制動緩解的部分,通過控制氣路的通斷和聯通路線,實現車列的制動和緩解。
4 液壓系統
液壓系統主要包括車輛轉向系統、大臂工作系統及路軌轉換系統。整體液壓系統以原車輛液壓系統為主,以保持源液壓系統功能不變?yōu)榛纠砟睿ㄟ^(guò)增加液壓閥、控制回路等方式,實現新功能。
車輛轉向系統為車輛原有液壓系統,保持基本路線不做改變,加裝回路閉鎖裝置,車輛處在軌道模式時,打開回路閉鎖裝置,車輛轉向功能鎖止;車輛處在公路模式時,關閉回路閉鎖裝置,車輛轉向功能恢復。
大臂工作系統作為原車輛主要的液壓控制裝置,增加快換裝置液壓回路,方便快換裝置的液壓控制。
路軌轉換系統是改裝后路軌導向裝置升降的控制系統,通過路軌轉換液壓系統,實現路軌導向裝置的升降,達到車輛公路模式與軌道模式的轉換。
5屬具快換裝置

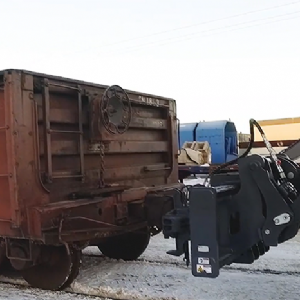

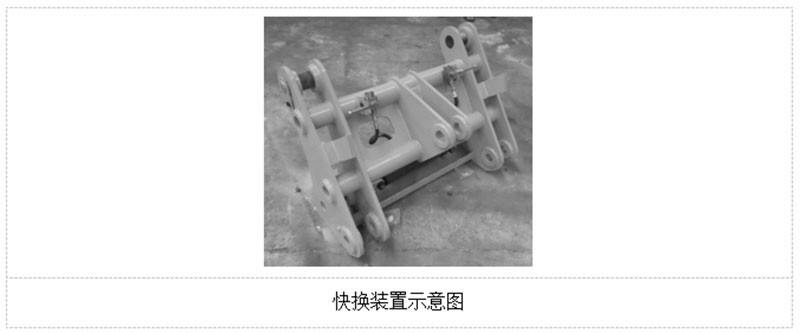

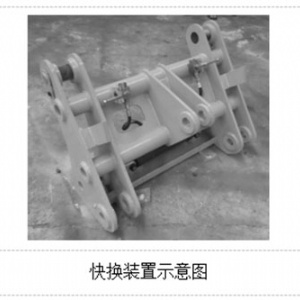

快換裝置是安裝在裝載機大臂上,方便快速更換前車鉤裝置或鏟斗。
6涂漆
加裝裝置涂裝采用知名品牌工程用油漆,經久耐用。外觀涂裝光滑平整,無鼓泡、裂紋、皺褶、漏涂、剝落,各色漆相互不沾染,交界清晰,其中漆膜厚度 80μm~120μm,漆膜附著力不低于2級。
改裝部分顏色與改裝車輛基本保持一致,盡量減小色差,部分部件采用其他顏色點綴。

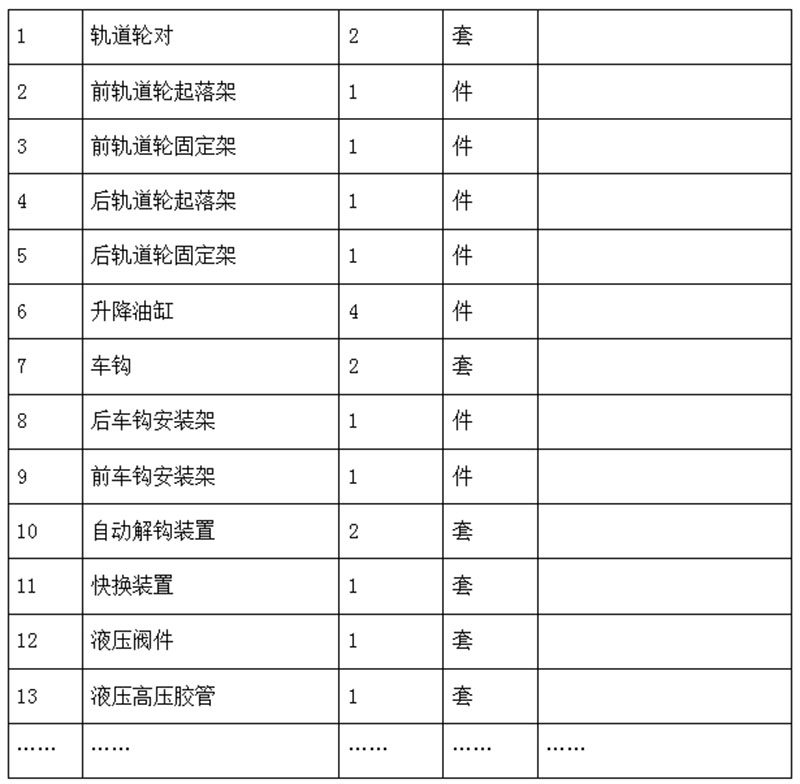

2.3主要配件
